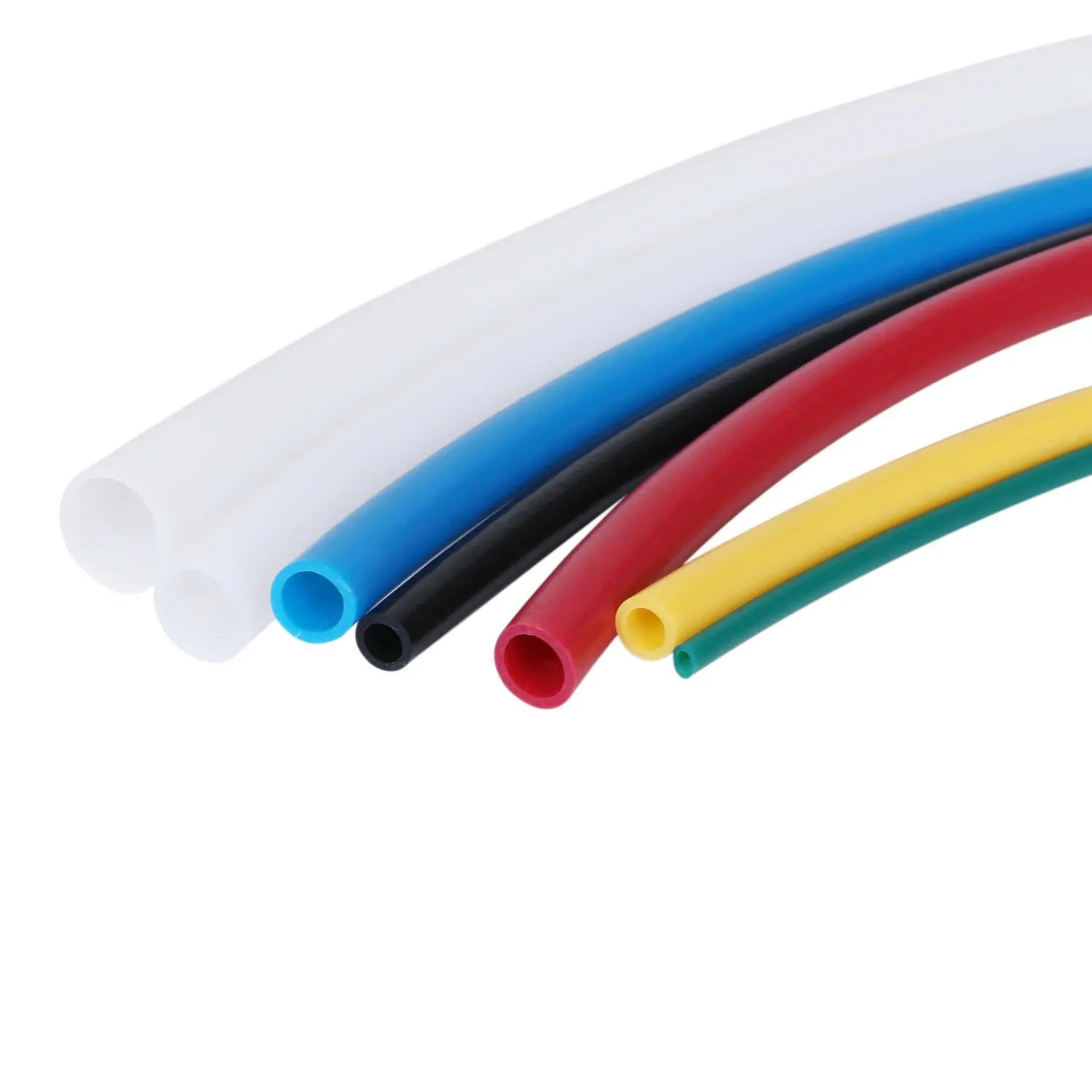

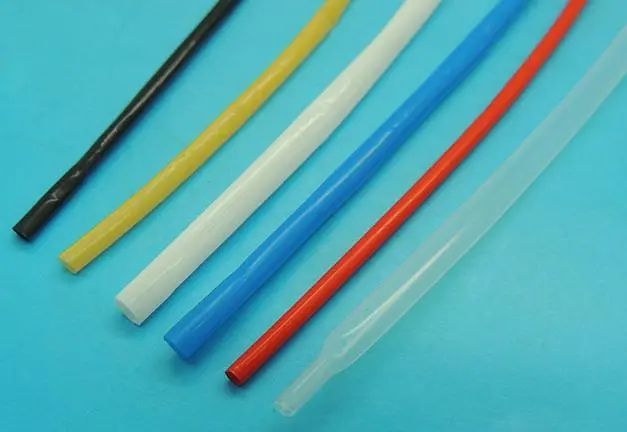

Tabung Panas Menyusut PTFE
SBD-PTFE-HST
Nomor Model: SBD-PTFE-HST
Suhu Kerja: -65ºC ~ 260ºC
Suhu susut: > 350ºC
Rasio penyusutan: 1,7:1 / 4:1
Struktur
Tabung panas menyusut PTFE diterapkan polytetrafluoroethylene (PTFE) impor. Tabung panas menyusut PTFE memiliki ketahanan kimia yang sangat baik, tahan panas, tahan cuaca dan korosi. Ia memiliki sifat kaku dan transparan yang sangat baik. Sesuai RoHS dan Jangkauan.
Penggunaan
Banyak digunakan di bidang kelistrikan, komputer, elektro termal, dirgantara, militer, dan telekomunikasi dll. Seperti
Trafo mini, sensor khusus, pembuluh darah buatan.
Spesifikasi
Meleleh | ≥450ºC |
Konstanta Dielektrik (*)50HZ | ASTM D 792, 2,1g/cm |
Kekakuan | 85 |
Korosi Tembaga | ASTM D2671 B, Tidak Ada Korosi |
Sifat Antibiotik, Sifat Tahan Erosi | Bagus sekali |
Ketangguhan (Lipat, Tekuk, Sobek, dll.) | Bagus sekali |
Kekuatan Tarik MPA (KGF/cm) | IEC 811-1, 19Mpa |
Sifat mudah terbakar | ASTM D2671, Selfguinesh |
Kekuatan Kerusakan | VDE 0303 bagian 2, 26KV/mm |
Penampilan | Halus, Tidak Ada Bulu dan Cacat yang Terlihat, Tidak Ada Kotoran |
Pemanjangan | IEC 811-1-1, 200% |
Perlawanan | ASTM D2671 A, Tahan Aus, Anti-asam dan Anti-virus, Pelepasan Korona, Resistensi Pelarut, dll |
Lingkungan | Tidak Berbahaya bagi Manusia dan Lingkungan |
Dimensi
Spesifikasi tabung panas menyusut PTFE (1,7:1)
Ukuran (mm) | Sebelum menyusut | Setelah menyusut | Dinding tipis | Dinding tebal | ||
Diameter Dalam (mm) | Diameter Dalam (mm) | Sebelum menyusut (mm) | Setelah menyusut (mm) | Sebelum menyusut (mm) | Setelah menyusut (mm) | |
Φ0,5 | 0,5±0,2 | ≤0,30 | 0,10±0,05 | 0,15±0,05 | 0,12±0,03 | 0,18±0,03 |
φ1.0 | 1,0±0,2 | ≤0,60 | 0,10±0,05 | 0,15±0,05 | 0,12±0,03 | 0,18±0,03 |
φ1.2 | 1,2±0,2 | ≤0,70 | 0,10±0,05 | 0,15±0,05 | 0,13±0,03 | 0,20±0,03 |
φ1.5 | 1,5±0,2 | ≤0,90 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2.0 | 2,0±0,2 | ≤1.30 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2.2 | 2,2±0,2 | ≤1.40 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2.5 | 2,5±0,2 | ≤1,50 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2.7 | 2,7±0,2 | ≤1.60 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3.0 | 3,0±0,2 | ≤1.80 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3.5 | 3,5±0,2 | ≤2.0 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3.8 | 3,8±0,2 | ≤2.2 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4.0 | 4,0±0,3 | ≤2.5 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4.5 | 4,5±0,3 | ≤2.7 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4.8 | 4,8±0,3 | ≤2.9 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ5.0 | 5,0±0,3 | ≤3.0 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ6.0 | 6,0±0,3 | ≤3.6 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ6.5 | 6,5±0,3 | ≤4.0 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ7.0 | 7,0±0,3 | ≤4.2 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ8.0 | 8,0±0,3 | ≤4.8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
φ9.4 | 9,4±0,3 | ≤5.0 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ10 | 10±0,3 | ≤5.8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ11 | 11±0,3 | ≤6.8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ12 | 12±0,3 | ≤7.1 | 0,20±0,05 | 0,35±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ12.7 | 12,7±0,3 | ≤7.5 | 0,2±0,05 | 0,35±0,05 | 0,24±0,05 | 0,38±0,05 |
Spesifikasi tabung panas menyusut PTFE (4:1)
Ukuran (mm) | Sebelum Menyusut (mm) | Sebelum menyusut (mm) | Setelah menyusut (mm) | Setelah Menyusut (mm) |
Diameter dalam | Rata-rata Dinding Tipis | Diameter dalam | Ketebalan dinding | |
φ1.5 | 1,5±0,5 | 0,07±0,04 | ≤0,40 | 0,25±0,05 |
φ2.0 | 2,0±0,6 | 0,07±0,04 | ≤0,50 | 0,25±0,05 |
φ2.5 | 2,5±0,6 | 0,07±0,04 | ≤0,50 | 0,25±0,05 |
φ3.0 | 3,0±0,6 | 0,07±0,04 | ≤0,70 | 0,25±0,05 |
φ3.5 | 3,5±0,6 | 0,07±0,04 | ≤0,80 | 0,25±0,05 |
φ4.0 | 4,0±0,6 | 0,07±0,05 | ≤1.00 | 0,25±0,05 |
φ4.5 | 4,5±0,6 | 0,07±0,05 | ≤1.20 | 0,30±0,05 |
φ5.0 | 5,0±0,6 | 0,07±0,05 | ≤1.30 | 0,30±0,05 |
φ6.0 | 6,0±0,6 | 0,10±0,05 | ≤1,50 | 0,30±0,05 |
φ8.0 | 8,0±0,6 | 0,10±0,05 | ≤2.0 | 0,35±0,05 |
φ9.0 | 9,4±0,6 | 0,10±0,05 | ≤2.4 | 0,35±0,05 |
